Beskrivelse

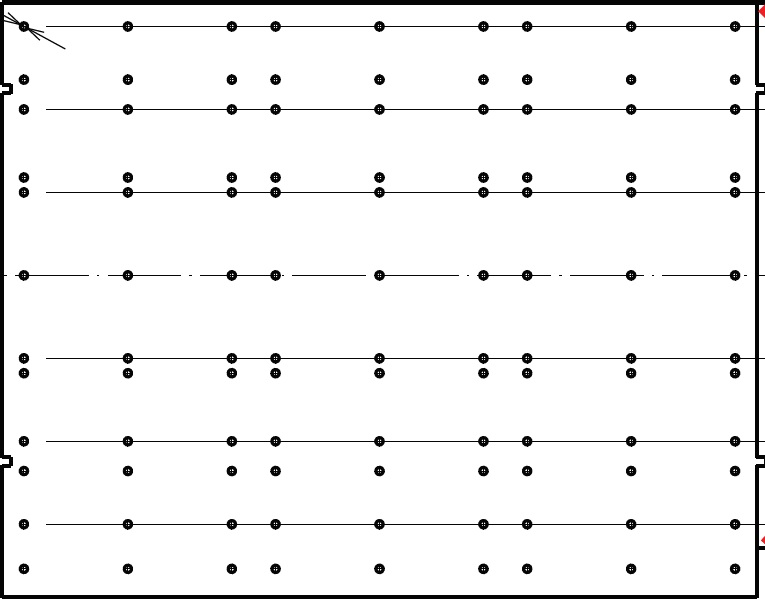

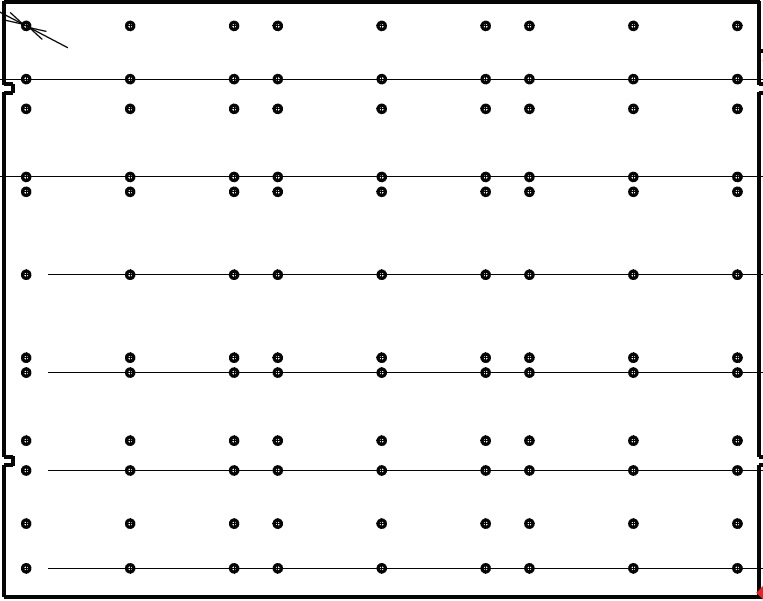

Stålmal for oppmerksomhetsfelt (pigg)

Malene er utviklet for flattoppede elementer og utformes i henhold til relevante krav i ISO-standard.
De tilpasses valgt diameter og høyde for å sikre korrekt funksjon og et stabilt underlag.

Dette er avgjørende for sikker ferdsel, spesielt i trapper og andre områder hvor oppmerksomhetsfelt benyttes.

Krav og anbefalinger til dybde

• Innendørs (Norge / TEK17): minimum 60 cm dybde

• ISO-standard: kan tillate ned mot ca. 56,5 cm i enkelte tilfeller

• Utendørs: anbefalt 80–90 cm dybde, grunnet lengre skrittlengde og høyere gangfart

Antall elementer per meter

Standard oppsett (ca. 60 cm dybde): 280 – 295 mm i 30 – 35 mm. Kun 280 i 25 mm.

• Ø35 mm (2 – 3,5 mm høyde): ca. 19–20 elementer per meter opps.
• Ø35 mm (alle høyder): ca. 22,4 – 23,1 elementer per meter opps. ISO
• Ø30 mm (2–3,5 mm): ca. 19–20 elementer per meter opps.
• Ø30 mm (alle høyder): ca. 25,6 – 26,4 elementer per meter opps. ISO
• Ø25 mm (2-3,5 mm): ca. 26,4 elementer per meter opps.
• Ø25 mm (alle høyder): ca. 29,7 elementer per meter opps. ISO

Antall rader justeres etter diameter og høyde for å oppnå korrekt varslingseffekt og stabilitet.

Viktige hensyn ved prosjektering

• Det anbefales ikke å benytte mindre diameter enn angitt over

• Minimum bredde på kontrastfelt bør være ≥ 20 mm, i henhold til krav til luminanskontrast

• Elementer med ilegg krever større bredde enn elementer uten

• Høyden på elementet påvirker også nødvendig bredde på ilegg

Ved montering bør avstand mellom linjer justeres innenfor 25–35 mm, avhengig av elementets bredde.
Dersom oppsettet ikke går opp, anbefales det å runde ned antall elementer for å bevare riktig avstand.

Høyde på taktile elementer

I Norge er tillatt høyde 2–5 mm:

• Innendørs: 2–4 mm (anbefalt 3–3,5 mm)

• Utendørs: 4–5 mm

2 mm kan benyttes i barfotsoner eller der høyere elementer ikke er hensiktsmessig.

Internasjonalt anbefales generelt:

• 4 mm innendørs

• 5 mm utendørs

Under «Manual/info» finnes redigerbar FDV front, FDV og monteringsanvisning.
